Ürün Açıklaması
EMS3-110-B, üç fazlı 380 V beslemeye sahip küçük ticari ve ortak yerleşim yerleri için tasarlanmış, 11kW 3 Fazlı Duvara Monte Elektrikli Araç Şarj Cihazıdır. Faz başına 16A çekiyor ve 4,3 inç ekran, RFID kart okuyucu ve isteğe bağlı Bluetooth, WiFi veya 4G bağlantısıyla birlikte geliyor. Şarj cihazı IP55 derecesine sahiptir ve CE ve RoHS sertifikalarına sahiptir.
Temel satış noktaları
1

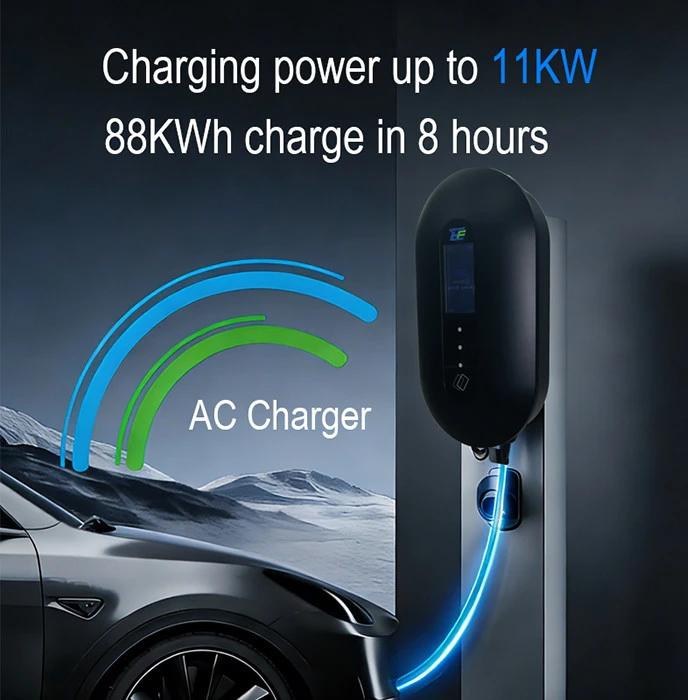

Bu 11kW 3 Fazlı Duvar-Montajlı Elektrikli Araç Şarj Cihazı, 11kW sağlamak için 16A üç-fazlı bir devre kullanır; bunun mevcut binalara kurulumu genellikle 32A tek-fazlı bir hattan daha kolaydır. Pek çok ticari alan ve apartman bloğu halihazırda üç-fazlı dağıtıma sahiptir, dolayısıyla şarj cihazı büyük panel yükseltmelerine gerek kalmadan bağlanabilir.
2
Şarj cihazı, kısa menzilli yapılandırma için standart olarak Bluetooth'u destekler; uzaktan izleme, donanım yazılımı güncellemeleri ve arka uç yönetimi için isteğe bağlı WiFi veya 4G modülleri bulunur. Bu, her bir üniteyi ziyaret etmeden birden fazla şarj noktasını yönetmek isteyen operatörler için uygun hale getirir.
3
4,3-inçlik tam renkli ekran, ünitenin kendisinde voltajı, akımı, şarj durumunu, enerji tüketimini ve hata kodlarını gösterir. Ortak park alanlarında kullanıcılar, şarj cihazının aktif olup olmadığını veya bir oturumun durdurulup durdurulmadığını bir bakışta görebilir.
4
RFID kimlik doğrulaması erişimi kontrol eder, böylece yalnızca kayıtlı kartlar ödeme başlatabilir. Bu, şarjın yetkili kullanıcılarla sınırlı olması gereken apartman binaları, şirket otoparkları veya küçük halka açık alanlar için kullanışlıdır.
5
Duvara-monte tasarım, şarj cihazını yerden yüksekte tutar ve kurulumda genişletme cıvatalarına sahip bir üst montaj plakası kullanılır. Uygun bir duvarı olmayan konumlar için yerde-ayakta durma seçeneği tartışılabilir, ancak standart sürüm duvara-monte edilir.
6

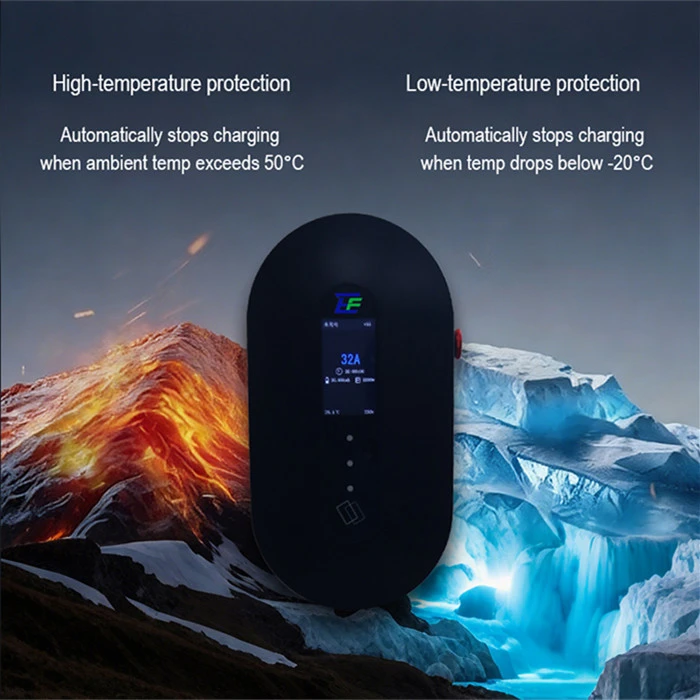

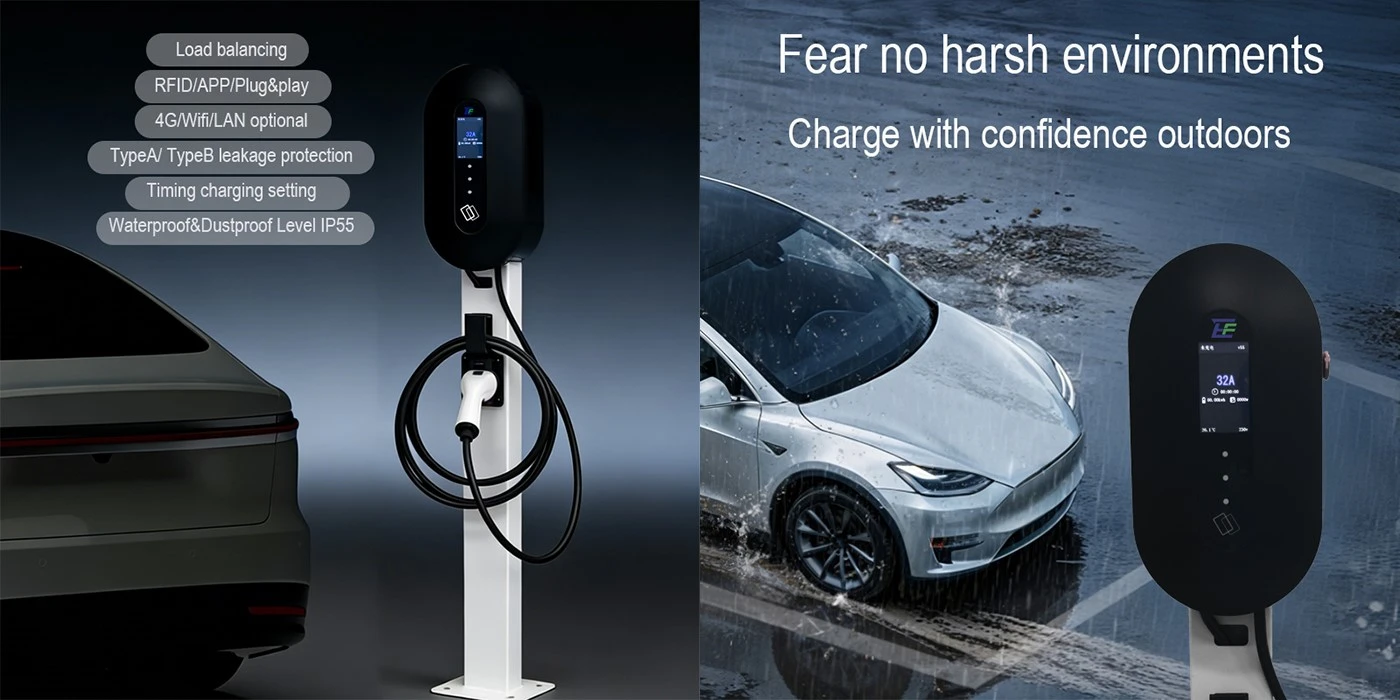

TPE/TPU kablosu -20 dereceden +50 dereceye kadar esnek kalır ve IP55 muhafazası yağmura ve toza karşı koruma sağlayarak ekstra bir koruma gerektirmeden dış mekan kurulumuna olanak tanır.
Kullanım örneği ve sertifikalar
Kullanım örneği
Almanya'daki bir teknoloji parkı, çalışanlar ve ziyaretçiler için bu 11kW 3 Fazlı Duvara-Montajlı Elektrikli Araç Şarj Cihazını yer altı otoparkına kurdu. Binada zaten üç-fazlı bir besleme vardı, bu nedenle şarj cihazları, yeni yüksek-akımlı tek-fazlı kablolar takılmadan mevcut dağıtım panolarına bağlandı. Çalışanlar, şarjı etkinleştirmek için RFID kartlarını kullanıyor ve tesis yöneticisi, isteğe bağlı 4G bağlantısı aracılığıyla üniteleri izliyor, oturum verilerini ve donanım yazılımı sürümlerini uzaktan kontrol ediyor. 4,3 inçlik ekran, sürücülerin şarjın başladığını teyit etmesine yardımcı oluyor ve IP55 muhafaza, üniteleri park halindeki arabalardan ara sıra sıçrayan sulara karşı koruyor.
Uyumluluk ve sertifikalar
EMS3-110-B, dış mekan ve yarı dış mekan kurulumu için CE ve RoHS sertifikalarına ve IP55 derecesine sahiptir. Ünite aşırı akım, aşırı gerilim, düşük gerilim ve sıcaklık koruması açısından test edilmiştir. Distribütörler, kurulumcular ve ticari proje sahipleri için sertifika belgeleri ve test raporları mevcuttur.
Parametre
| Şartname | |
| Modeli | EMS3-110-B |
| Elektriksel Özellikler | |
| Giriş/Çıkış Gerilimi | alternatif akım 380V |
| Giriş/Çıkış Akımı | 32A |
| Nominal Güç | 11kW |
| Çalışma Frekansı | 50/60 Hz |
| Faz | 3 Faz |
| Yapı Tasarımı | |
| Görüntü Ekranı | 4,3 inç |
| Kablo Boyutu | Kırmızı Endüstriyel Fiş 5x6+1x0.5mm² |
| Boyut | 210x400x100mm |
| Muhafaza Rengi | İsteğe bağlı |
| Ceket Malzemesi | TPE/TPU |
| Kontrol Sistemi | |
| Kimlik Doğrulama Yöntemleri | Tak{0}}ve-şarj et, RFID kartı, Bluetooth, WiFi |
| Güvenlik Koruması | |
| Sertifikasyon | CE, RoHS |
| Çıkış Konektörü | Tip 2, GB/T |
| Giriş Fişi | Tip 2, GB/T |
| Su geçirmez Sınıf | IP55 |
| Çalışma Sıcaklığı | ﹣20 derece -﹢50 derece |
Kurulum Kılavuzu
Adım 1: Aletleri ve Aksesuarları Hazırlayın
Önerilen 35 mm delme derinliğine sahip elektrikli matkap, M8 matkap ucu ve genişletme cıvataları (M8 manşon + M5 vida).
Adım 2: Üst Montaj Plakasını Takın
Üst montaj plakasını duvara hizalayın, delikleri işaretleyin, delin ve genişletme cıvatalarıyla sabitleyin.
Adım 3: Ana Üniteyi Birleştirin
Alt montaj plakasını ana üniteye takın ve duvara asma vidalarını-takın. Ünite artık üst montaj plakasına asılmaya hazırdır.
Adım 4: Ana Üniteyi Asın ve Sabitleyin
Ana üniteyi üst montaj plakasına asın. Daha sonra alt delikleri işaretleyin, delin ve alt montaj plakasını duvara sıkıca sabitleyin.
Adım 1: Aletleri ve Aksesuarları Hazırlayın
Önerilen 25 mm delme derinliğine sahip elektrikli matkap, M6 matkap ucu ve genişletme cıvataları (M6 manşon + M4 vida).
Adım 2: Tabanca Tutucuyu Konumlandırın ve Sabitleyin
Tabanca tutucusunu duvara yerleştirin ve dört montaj deliğini işaretleyin. Daha sonra delikler açın ve tabanca tutucusunu genişletme cıvatalarıyla sabitleyin.
Paket yolu
Nakliye yolu
SSS
S: 4G modülü varsayılan olarak mı takılı yoksa isteğe bağlı bir ekstra mı?
C: Standart sürüm Bluetooth içerir. WiFi ve 4G modülleri isteğe bağlıdır ve sevkiyattan önce fabrikada- kurulabilir. Şarj cihazını uzaktan yönetmeyi planlıyorsanız lütfen sipariş aşamasında gerekli iletişim modülünü belirtin.
S: Şarj cihazı duvar yerine-yerde duran bir kaide üzerine monte edilebilir mi?
C: Standart tasarım duvara-monte edilir, ancak toplu siparişler için isteğe bağlı bir aksesuar olarak uyumlu bir yerde-ayaklı ayak sağlayabiliriz. Kaide aynı montaj düzenini kullandığından duvara fazladan delik açılmasına gerek yoktur.
S: Paylaşımlı bir apartman için şarj cihazı nasıl yapılandırılır?
C: RFID okuyucu her sakin için kartlarla programlanabilir. Şarj cihazı faturalandırmayı tek başına yapmaz ancak kullanım takibi gerekiyorsa WiFi veya 4G aracılığıyla bir yönetim platformuna bağlanabilir. Basit erişim kontrolü için RFID işlevi bağımsız çalışır.
S: Şarj cihazı üç-fazlı beslemede nötr kabloya ihtiyaç duyuyor mu?
C: Üç-fazlı kurulumların çoğunda nötr dahil beş kablo kullanılır. Şarj cihazının giriş gereksinimleri, yerel düzenlemelere göre kalifiye bir elektrikçi tarafından onaylanmalıdır. Standart kablo 5×6mm²'dir ve koruyucu topraklama iletkeni içerir.
S: Duvara-montajlı kurulum için hangi araçlara ihtiyaç vardır?
C: Kurulum kılavuzu, ana ünite için bir elektrikli matkap, M8 matkap ucu ve M8 genişletme cıvatalarını önerir. Şarj tabancası tutucusu M6 genişletme cıvatalarını kullanır. Güvenliği sağlamak için elektrik bağlantısını ve montajı kalifiye bir elektrikçi yapmalıdır.
